| Plaats van herkomst: | China |
|---|---|
| Merknaam: | TYF |
| Certificering: | CE CB ROHS |
| Modelnummer: | D5284 |
| Min. bestelaantal: | onderhandelingen |
| Prijs: | Negotiable |
| Verpakking Details: | kraftpapier-document vakje |
| Levertijd: | 20 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union |
| Levering vermogen: | 10.000 stuks per maand |
| model: | TYF D5284 | onderdeelnummer: | D5284C2023E0DA30582 |
|---|---|---|---|
| Verduister: | 52*84mm | spanning: | 220/230V |
| Vermogen: | 50W | CCT: | 6000k |
| PF: | > 0,9 | THD: | 35% |
| Het verduisteren: | Geen | ||
| Markeren: | driverless geleide module,High Power LED-module |
||

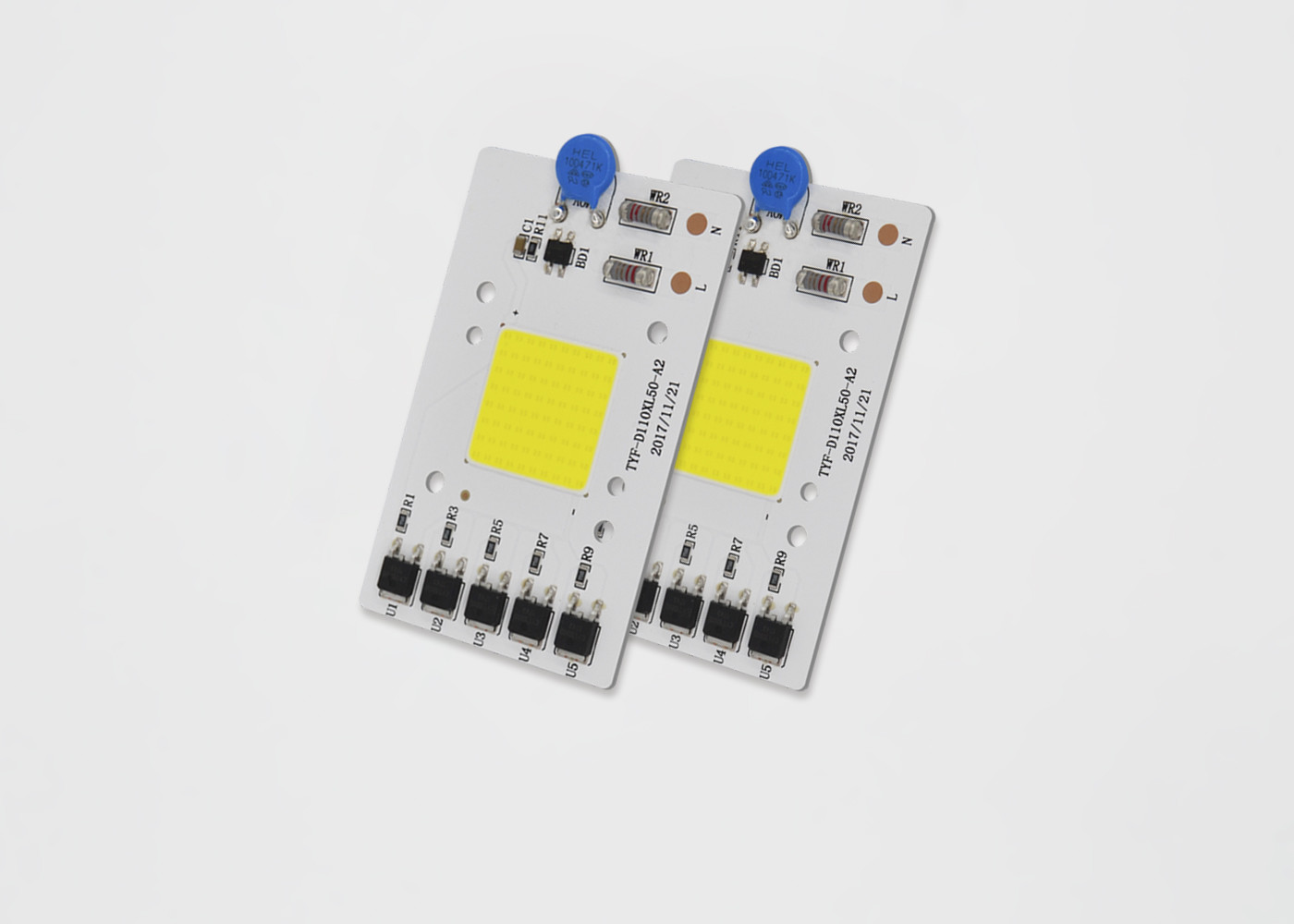

Ongelooflijke Prijs30w 50W van de LEIDENE de Spaanderbestuurder MAÏSKOLF220v AC Tik aan boord van 3000K 6000K
1. Details:
Puntnaam: AC MAÏSKOLFmodule voor geleide openluchtlampen
Producttype: AC module
Voltage: 110V/220v
Plaats van Oorsprong: ShenZhen, China
Model: TYF D5284
MOQ: 100 Stukken
1.1 producteigenschappen
2. Toepassingen:
3. Elektro & Optische Kenmerken (Ta=25℃) Lijst 2-1
| PUNT | SYMBOOL | EENHEID | TYPISCHE Waarde |
| Inputvoltage | Vin | V | 230 |
| Ingangsstroom | ALS | mA | 236.2 |
| Werkende Frequentie | F | Herz | 50/60 |
| Inputmacht | P | W | 49.49 |
| Machtsfactor | PF | % | 0,911 |
| Totale Harmonische Vervorming | THD | % | 45.7% |
| Verduisterend Type | RNA□ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Slimme □ andere | ||
| Schommelingscapaciteit | Versus | KV | 1 |
| Elektrische Sterkte (AC) | Ve | KV | 1.5 |
| Het werken/Gevaltemperatuur | Ta/Tc | ℃ | 25/85 |
| LEIDENE Parameters | MAÏSKOLF | ||
| Lichtstromen | Φv | Lm | 4680.9 |
| Lichtgevende Efficiency | ηv | Lm/w | 94.57 |
| Kleurentemperatuur | GDT | K | 6381 |
| Kleur die Index teruggeven | Ra/CRI | % | 70.2/59.0 |
| Lichte Distributie | - | - | |
| Het bekijken Hoek | 2θ 1/2 | Gr. | - |
3.1 de absolute Maximumclassificaties (Ta=25℃) dienen 2-4 in
| PUNT | SYMBOOL | EENHEID | Waarde |
| Machtsdissipatie | Pd | W | 52.5 |
| AC Stroom (RMS) | ALS | mA | 248.5 |
| AC Voltage (RMS) | Vin | V | 220~240 |
| LEIDENE Verbindingstemperatuur | Tj-geleid | ℃ | 120 |
| IC-Verbindingstemperatuur | Tj-IC | ℃ | 150 |
| Bovenkant van de IC-temperatuur IC | Tp | ℃ | 100 |
| LEIDENE Thermische Weerstand (Verbinding/Solderend punt) | Rthj-s | ℃/W | 20 |
| De Thermische Weerstand van IC (Verbinding/Solderend punt) | Rthj-s | ℃/W | 40 |
| Werkende Temperatuur | Aan | ℃ | -20~+85 |
| Opslagtemperatuur | Ts | ℃ | -40~+100 |
| ESD Gevoeligheid (HBM) | Vesd | KV | ±2 |
| Het solderen Temperatuur (Terugvloeiing) | Tsld | ℃ | - |
| Het solderen Temperatuur (Hand) | Tsld | ℃ | 350 3S |
4. Optische eigenschappen
4.1 kleurkwaliteitbakken
TYF voldoet aan de ANSI C78.377A norm voor zijn structuur van de kleurkwaliteitbak. Voor elke ANSI vierhoek voor de GDT-waaier van 2700K aan 6500K, verstrekt TYF 5 Bakken en 3 Bakken.
Figuur 4-1-1 Kleurkwaliteitbak
Lijst 4-1-2 5 stapbakken
| GDT | Stappen | CX | CY | a | B | theta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Lijst 4--1-3 3step-Bakken
| GDT | Stappen | CX | CY | a | B | theta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
4.2 typische Elektro & Optische Krommen
Figuur 4-2-1 Relatieve Macht versus Voltage, Teen =25℃
Figuur 4-2-2 Relatieve Lichtstromen versus Voltage, Teen =25℃
Figuur 4-2-3 Stralend Patroon, Teen =25℃
5. Zeer belangrijke Specificaties/Speciale Eigenschappen:
1. Aandrijving rechtstreeks aan AC netspanning: 120/230V, Geen AC/DC-bestuurders
2. Met OTR, OVP, OCP, Schommelingscapaciteit, 1000V
3. Hoge PF, CE/UL-certificatie
4. Goede kleurenconsistentie, Hoge CRI
5. Omgevingstemperatuur: 20-50℃, gevaltemperatuur: <70>
6. De kleine Grootte, Flexibel ontwerp, PCB-grootte, GDT, Macht, kan volgens de wensen van de cliënt worden aangepast.
7. Het leven time> 30.000 uren
6. Verpakking
Opto TYF. LEIDENE die modulesproducten, in plastic Dienblad worden ingepakt, volgens verschillende grootte, XX PCs elk plastic Dienblad, zoals aangetoond in het volgende. de producten zonder plastic die doos in bellenzakken wordt ingepakt, de buitendruk te verhinderen, verschillende bellenzak, volgens de productgrootte in elk pak van XX producten kiezen, verpakt product zullen in de vorm van karton worden opgeslagen en zullen verzegeld worden, zoals aangetoond in het volgende.
1) xx PCs-LEIDENE module per Dienblad 4) Doosinformatie & verpakking
2)Dienbladstapel en het vastbinden, XX LEIDENE module
dienbladen en extra 1 proefdienbladen elk omhoog van
doos. Voeg kiezelzuurgel (1 elk) bovenop het dienblad toe
3) Het verzegelen verpakking
