Gedetailleerde informatie

macht:	80W	Het uitzenden van Kleur:	Warm Wit, Natuurlijk Wit, Koel Wit, Blauw, Roze
Spaandermateriaal:	InGaN, Bridgelux, Epileds	Type:	GELEIDE MAÏSKOLF
Kleurtemperatuur:	6000-6500K, 3500K, 2800-7000k, Volledig spectrum	Kleur die Index (Ra) teruggeven:	80,90,95
Het bekijken Hoek (°):	140	spanning:	32-36V
Toepassing:	spoorlicht, onderaan licht, straatlantaarn	Naam van het product:	GELEIDE MAÏSKOLF
Garantie:	5 jaar	Levensduur:	50000hours
Markeren:	maïskolf geleide spaander , High power led chip

Productomschrijving

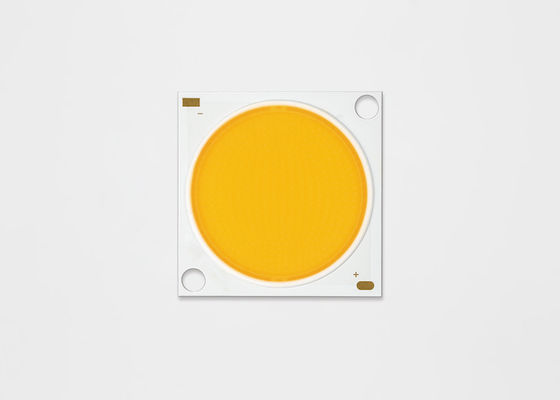

Breekt het super hoge lumen 160lm/w van CL541818P4 bridlgeux 80w LEIDENE MAÏSKOLF LM80 5 af jaar garantie

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 0

• Doeltreffendheid van 160 lm/W typisch voor 3000K, 80CRI

• De compacte hoge lichtbron van de stroomdichtheid

• Eenvormig, hoog - kwaliteitsverlichting

• Opties van minimum 70, 80, en de 90 CRI

• StreaCLined thermische weg

• ENERGIE STAR®/ANSI het volgzame kleur binning

structuur met 2, 3 en 5 SDCM norm

• Meer energie efficiënt dan gloeiend, halogeen

en fluorescente lampen

• Hoogspanning of Laag voltagegelijkstroom verrichting

• Productreeks en bedrijfembleem op de voorzijde

• Volgzame RoHS

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 1

De artikelnummerbenoeming voor de Reeks LEIDENE van TYF ml series wordt verklaard als volgt:

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 2

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 3

Artikelnummer	Typische Macht (w)	Nominaal GDT (k)	CRI	Minimum Gepulseerd LUF (lm)	Typisch Gepulseerd LUF (lm)	Typisch Voltage (v)	Nominale Stroom (mA)	Typische Doeltreffendheid (lm/W)
CL54351818P430E*7	82.9	3000 K	70	12027	12932	51.2	1620	156
CL54351818P435E*7	82.9	3500 K	70	12181	13098	51.2	1620	158
CL54351818P440E*7	82.9	4000 K	70	12258	13181	51.2	1620	159
CL54351818P450E*7	82.9	5000 K	70	12413	13347	51.2	1620	161
CL54351818P457E*7	82.9	5700 K	70	12490	13430	51.2	1620	162
CL54351818P465E*7	82.9	6500 K	70	12413	13347	51.2	1620	161
CL54351818P422E*8	82.9	2200 K	80	10100	10860	51.2	1620	131
CL54351818P427E*8	82.9	2700 K	80	10948	11772	51.2	1620	142
CL54351818P430E*8	82.9	3000 K	80	11256	12103	51.2	1620	146
CL54351818P435E*8	82.9	3500 K	80	11410	12269	51.2	1620	148
CL54351818P440E*8	82.9	4000 K	80	11487	12352	51.2	1620	149
CL54351818P450E*8	82.9	5000 K	80	11642	12518	51.2	1620	151
CL54351818P457E*8	82.9	5700 K	80	11796	12684	51.2	1620	153
CL54351818P465E*8	82.9	6500 K	80	11642	12518	51.2	1620	151
CL54351818P422E*9	82.9	2200 K	90	8943	9616	51.2	1620	116
CL54351818P427E*9	82.9	2700 K	90	9791	10528	51.2	1620	127
CL54351818P430E*9	82.9	3000 K	90	10023	10777	51.2	1620	130
CL54351818P435E*9	82.9	3500 K	90	10177	10943	51.2	1620	132
CL54351818P440E*9	82.9	4000 K	90	10254	11026	51.2	1620	133
CL54351818P450E*9	82.9	5000 K	90	10408	11192	51.2	1620	135
CL54351818P457E*9	82.9	5700 K	90	10485	11275	51.2	1620	136

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 4

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 5

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 6

5.1 de Informatie van kleurenbinning

Figuur 1: Grafiek van Testbakken in x-y Kleurruimte (Gepulseerde Beproevingsomstandigheden, Tj = 25°C)

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 7

CIE1931-x

Lijst 38: 2-stap aan 5 van de de ellipskleur van het stapmacadam de bakdefinities voor TYF-de Waaier van de Maïskolfkern

Nominaal GDT	Middelpunt		BELANGRIJKE AS (a, B)			Ellips Omwentelingsengel, θ
Nominaal GDT	X	Y	2-stap	3-stap	5-stap	Ellips Omwentelingsengel, θ
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39.9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53.1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54.1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53.7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54.0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53.4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59.8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58.8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58.1

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 8

6.1 lijst 39: Maximumclassificaties

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 9

Nota's voor Lijst 39:

Gedreven de series bij hogere stromen nochtans kan het lumenonderhoud worden verminderd.
Het juiste huidige derating moet worden waargenomen om verbindingstemperatuur onder het maximum te handhaven
De gepulseerde verrichting met een piekaandrijvingsstroom gelijk aan de verklaarde piek pulseerde vooruit stroom is aanvaardbaar als de impuls op tijd ≤1ms per cyclus is en de plichtscyclus ≤10% is
De lichtgevende dioden worden niet ontworpen om in omgekeerd voltage worden gedreven en zullen geen licht op deze voorwaarde veroorzaken. Maximumclassificatie die voor slechts verwijzing wordt verstrekt.

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 10

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 11

Nota's: 1. Al afmetingstolerantie is tenzij anders vermeld ±0.2mm. 2. Tc meetpunt bij kathode

GEADVISEERDE HET SOLDEREN VOORWAARDE

Voor het hand solderen. Gelieve te gebruiken het loodvrije solderen en het solderen zal worden uitgevoerd gebruikend een solderend beetje bij a

de temperatuur lager dan 350C, en zal binnen 3,5 seconden voor één land worden gebeëindigd. Geen externe kracht zal worden toegepast

aan harsdeel terwijl het solderen wordt uitgevoerd. Het volgende proces om te solderen zou moeten worden uitgevoerd nadat het product heeft

terugkeer naar omgevingstemperatuur. VOORZICHTIGHEID: TEMPERATUURcontrole

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 13

CL541818P4 geleid Bridgelux-Spaander80w Super Hoog Lumen 160lm/W 32-36V 5 Jaar Garantie 14

Product Verpakking en Etikettering

label:

Plaats van herkomst:	Shenzhen
Merknaam:	TYF
Certificering:	CE,RoHs,LM80
Modelnummer:	M54-01L

Min. bestelaantal:	onderhandelingen
Prijs:	Negotiable
Levertijd:	5-7 dagen
Betalingscondities:	D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	1.000.000 PCs/dag
