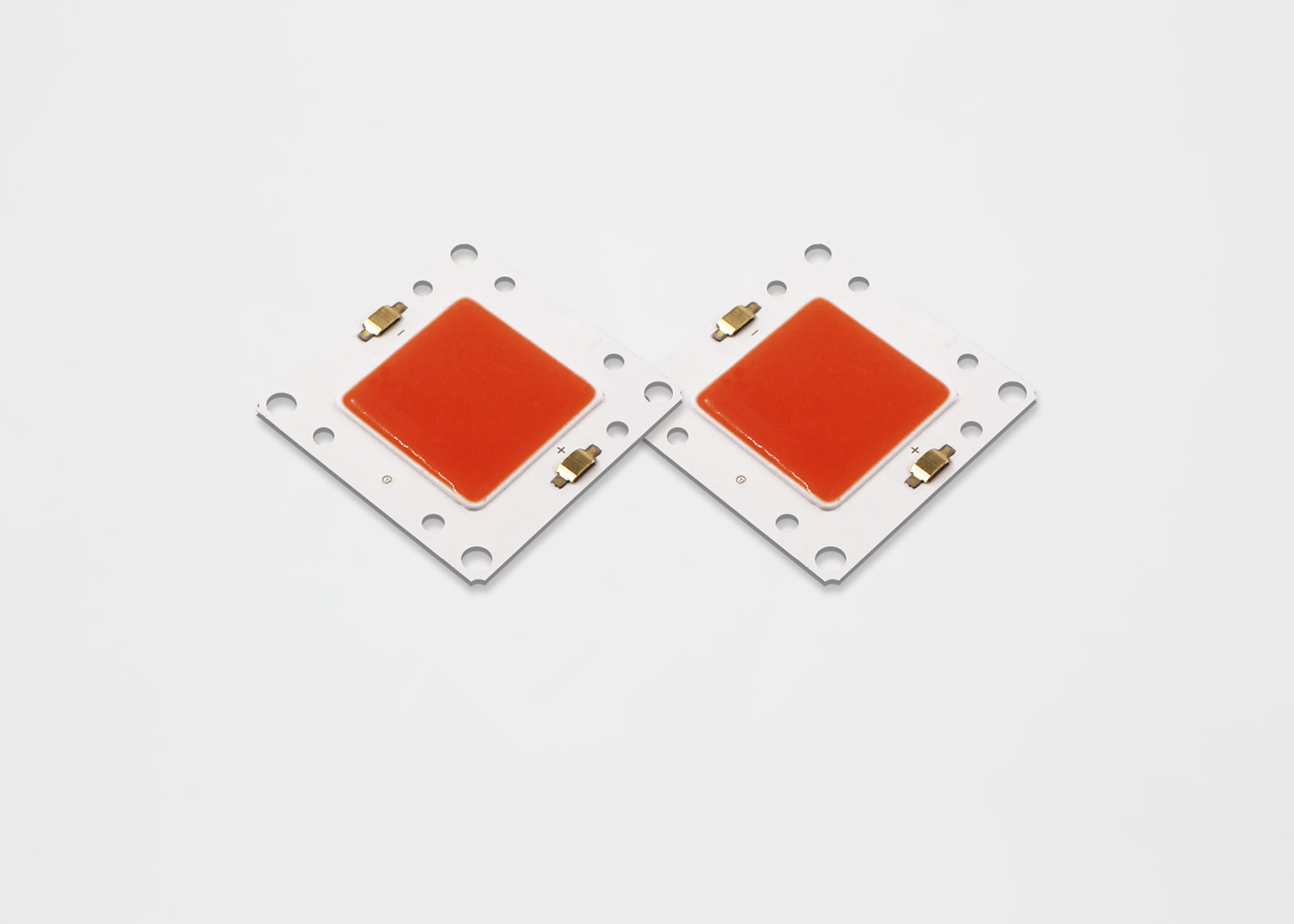

Tuinbouw 50W 100W 150W 200W Hoog vermogen vol spectrum COB planten groeien licht led roze
1Kenmerken
• Efficiëntie van > 130 lm/W typisch voor 6000K, 70CRI (PB)
• Efficiëntie van 140 lm/W typisch voor 6000K, 70CRI ((P6)
• Koperen basis, thermische geleidbaarheid 122-176 W/m·K • Uitstralingsdiameter tegen druk van 80 kg
• Minimaal 70, 80 CRI-opties
• ENERGY STAR® / ANSI-compliant kleurenbindingsstructuur met SDCM-standaard 3 en 5
• Energiezuiniger dan gloeilampen, halogeenlampen en fluorescerende lampen
• Productreeks en bedrijfslogo aan de voorzijde
• RoHS-conform
2 Voordelen
• Hoge stabiliteit voor gebruik buiten
• Significant verminderde thermische weerstand en verhoogde werktemperatuur
• Eenvormig, consistent wit licht
• Lagere exploitatiekosten
• Gemakkelijk te gebruiken met daglicht- en bewegingsmelders om meer energie te besparen
• Lagere onderhoudskosten
• Milieuvriendelijk, geen afvalprobleem
2,Productenomenclatuur
De onderdeelnummerbenaming voor TYF Outdoor (OD) LED-arrays van de serie wordt als volgt uitgelegd:
3Maximale beoordelingen
| Deelnummer |
Typisch vermogen (W) |
Nominale CCT (K) |
Minimale gepulseerde stroom (lm) |
Typische gepulseerde stroom (lm) |
Typische spanning (V) |
Nominale stroom (mA) |
Typische werkzaamheid (lm/W) |
| ML13070302P530E*7 |
3.1 |
3000 K |
377 |
419 |
9.6 |
320 |
135 |
| ML13070302P535E*7 |
3.1 |
3500 K |
382 |
425 |
9.6 |
320 |
137 |
| ML13070302P540E*7 |
3.1 |
4000 K. |
385 |
428 |
9.6 |
320 |
138 |
| ML13070302P550E*7 |
3.1 |
5000 K. |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P557E*7 |
3.1 |
5700 K |
391 |
434 |
9.6 |
320 |
140 |
| ML13070302P565E*7 |
3.1 |
6500 K |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P522E*8 |
3.1 |
2200 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P527E*8 |
3.1 |
2700 K |
326 |
363 |
9.6 |
320 |
117 |
| ML13070302P530E*8 |
3.1 |
3000 K |
338 |
375 |
9.6 |
320 |
121 |
| ML13070302P535E*8 |
3.1 |
3500 K |
346 |
384 |
9.6 |
320 |
124 |
| ML13070302P540E*8 |
3.1 |
4000 K. |
352 |
391 |
9.6 |
320 |
126 |
| ML13070302P550E*8 |
3.1 |
5000 K. |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P557E*8 |
3.1 |
5700 K |
363 |
403 |
9.6 |
320 |
130 |
| ML13070302P565E*8 |
3.1 |
6500 K |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P522E*9 |
3.1 |
2200 K |
262 |
291 |
9.6 |
320 |
94 |
| ML13070302P527E*9 |
3.1 |
2700 K |
285 |
316 |
9.6 |
320 |
102 |
| ML13070302P530E*9 |
3.1 |
3000 K |
296 |
329 |
9.6 |
320 |
106 |
| ML13070302P535E*9 |
3.1 |
3500 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P540E*9 |
3.1 |
4000 K. |
310 |
344 |
9.6 |
320 |
111 |
| ML13070302P550E*9 |
3.1 |
5000 K. |
315 |
350 |
9.6 |
320 |
113 |
| ML13070302P557E*9 |
3.1 |
5700 K |
321 |
357 |
9.6 |
320 |
115 |
4Toepassingen:
5. Optische eigenschappen
5.1 Informatie over de kleurverbinding
Figuur 1: Grafiek van testbinnens in xy-kleurruimte (impulserende testomstandigheden, Tj = 25°C)
CIE1931-x
Tabel 38: 2-stap tot 5-stap MacAdam-ellipse kleurenbakdefinities voor TYF CoB Core Range
|
Nominale
CCT
|
Centrumpunt |
MAJOR AXIS (a, b) |
Ellips
Rotatie Angel,θ
|
| X |
Y |
2-stap |
Drie stappen |
5e stap |
| 2200K. |
0.5018 |
0.4153 |
(0,0048, 0,0027) |
(0.0072, 0,0041) |
(0.0120, 0,0067) |
39.9 |
| 2500K. |
0.4806 |
0.4141 |
(0.0050, 0,0027) |
(0.0076, 0,0041) |
(0.0126, 0,0068) |
53.1 |
| 2700K |
0.4575 |
0.4101 |
(0.0053, 0,0027) |
(0.0080, 0,0041) |
(0.0133, 0,0068) |
54.1 |
| 3000K. |
0.4338 |
0.4030 |
(0.0057, 0,0028) |
(0.0086, 0,0042) |
(0.0142, 0,0069) |
53.7 |
| 3500K. |
0.4073 |
0.3917 |
(0.0062, 0,0028) |
(0.0093, 0,0041) |
(0.0155, 0,0069) |
54.0 |
| 4000K. |
0.3818 |
0.3797 |
(0.0063, 0,0027) |
(0.0093, 0,0042) |
(0.0157, 0,0068) |
53.4 |
| 5000K. |
0.3447 |
0.3553 |
(0.0054, 0,0024) |
(0.0081, 0,0035) |
(0.0135, 0,0059) |
59.8 |
| 5700K. |
0.3290 |
0.3417 |
(0.0048, 0,0021) |
(0.0072, 0,0032) |
(0.0119, 0,0052) |
58.8 |
| 6500K. |
0.3123 |
0.3282 |
(0.0044, 0,0018) |
(0.0066, 0,0027) |
(0.0110, 0,0045) |
58.1 |
6, Absolute maximale ratings
6.1 Tabel 39: Maximale ratings
Toelichting op tabel 12:
- De matrixen worden bij hogere stromen aangedreven, maar het onderhoud van het lumen kan worden verminderd.
- Er moet worden voldaan aan een juiste stroomvermindering om de verbindingstemperatuur onder de maximale temperatuur te houden.
- Pulserende werking met een piek aandrijfstroom die gelijk is aan de opgegeven piek pulserende voorwaartsstroom is aanvaardbaar indien de puls in on-time ≤1 ms per cyclus is en de werkcyclus ≤10% is.
- Lichtdioden zijn niet ontworpen om in omgekeerde spanning te worden aangedreven en zullen onder deze voorwaarde geen licht produceren.
7,Mechanische dimensie
Opmerkingen: 1. Alle afmetingstoleranties zijn ± 0,2 mm, tenzij anders vermeld. 2. Tc meetpunt bij kathode
8Voorzichtigheid
Aanbevolen soldeerconditie
Voor handmatig solderen: gebruik loodvrij solderen en het solderen geschiedt met behulp van een
de temperatuur lager is dan 350 °C en binnen 3,5 seconden voor één land wordt voltooid.
Het volgende soldeerproces dient te worden uitgevoerd nadat het product is
terugkeren naar de omgevingstemperatuur.
9,Verpakking en etikettering
Verpakking en etikettering van producten
