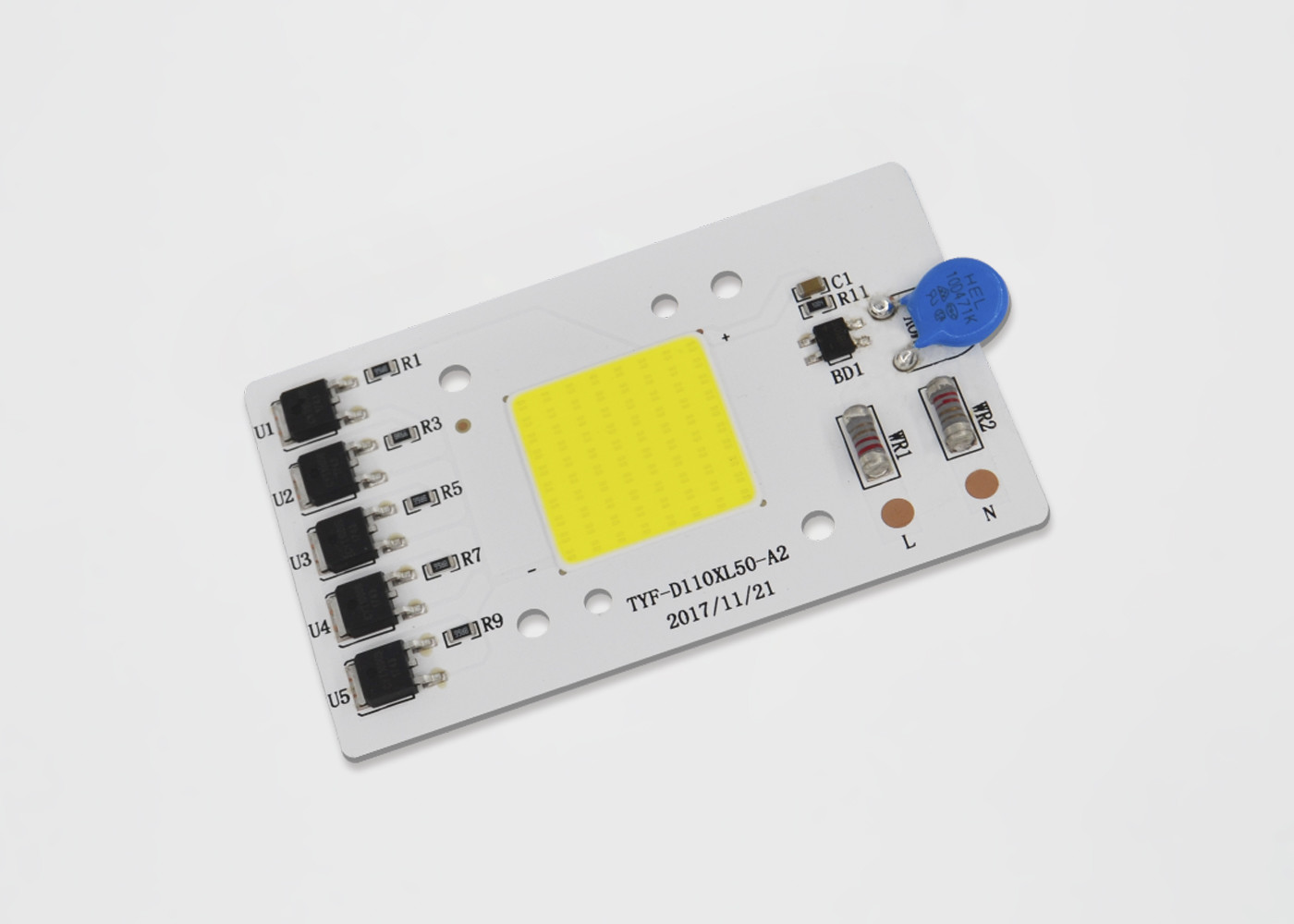

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur

Basisinformatie
Plaats van herkomst: China
Merknaam: TYF
Certificering: CE CB ROHS
Modelnummer: D5284
Min. bestelaantal: onderhandelingen
Prijs: Negotiable
Verpakking Details: kraftpapier-document vakje
Levertijd: 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 10.000 stuks per maand
Gedetailleerde informatie
model: TYF D5284 onderdeelnummer: D5284C2023E0DA30582
Verduister: 52*84mm spanning: 220/230V
Vermogen: 30W 50W kleur: 3000k
PF: > 0,9 THD: 35%
Het verduisteren: Geen
Markeren:

driverless geleide module

,

Waterdichte LED-module


Productomschrijving

AC MAÏSKOLF LEIDENE 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K Driverless leidde maïskolfspaander voor hoge baai lichte lange levensduur



LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 0

  • Verbindt rechtstreeks met AC Netspanning
  • Hoge Machtsefficiency & Factor
  • Tijd met lange levensuur
  • Eenvoudige BOM
  • Volgzame Rosh
  • Netspanningverordening
  • Gemakkelijke assemblage
  • Loodvrij Product



LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 1



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Productcode

Cliënt

Code

IC-Code

Macht

Code



Voltagecode



Periodieke Num.

Leiden

Code



GDT

Code



SDCM CRI-Code Helderheid Jaar Maand

Periodiek

Num.

Modulecode Gevalcode Periodieke Num.

Periodieke Num.





1) productcode: De Module van D=Self van de C=Clientmodule

2) Cliëntcode & Modulecode: als cijfer toen 4 van =C voor cliëntcode anders voor zelfmodulecode

3) IC-Code: één karakter voor IC

4) Machtscode:



Machtscode
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) Voltagecode: 11=110V, 12=120V, 22=220V, 23=230V

6) GDT-Code

GDT-Code (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 2

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 3

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 4



Kleurkwaliteitbakken



TYF voldoet aan de ANSI C78.377A norm voor zijn structuur van de kleurkwaliteitbak. Voor elke ANSI vierhoek voor de GDT-waaier van 2700K aan 6500K, verstrekt TYF 5 Bakken en 3 Bakken.



Figuur 4-1-1 Kleurkwaliteitbak

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 5



Lijst 4-1-2 5 stapbakken

GDT Stappen CX CY a B theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0,403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59.09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57



Lijst 4--1-3 3step-Bakken

GDT Stappen CX CY a B theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0,403 0,00834 0,00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59.09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57



Typische Elektro & Optische Krommen

Figuur 4-2-1 Relatieve Macht versus Voltage, Teen =25℃

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 6



Figuur 4-2-2 Relatieve Lichtstromen versus Voltage, Teen =25℃

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 7



Figuur 4-2-3 Stralend Patroon, Teen =25℃

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 8











































LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 9

PUNT SYMBOOL EENHEID TYPISCHE Waarde
Inputvoltage Vin V 230
Ingangsstroom ALS mA 236.2
Werkende Frequentie F Herz 50/60
Inputmacht P W 49.49
Machtsfactor PF % 0,911
Totale Harmonische Vervorming THD % 45.7%
Verduisterend Type RNA□ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Slimme □ andere
Schommelingscapaciteit Versus KV 1
Elektrische Sterkte (AC) Ve KV 1.5
Het werken/Gevaltemperatuur Ta/Tc 25/85
LEIDENE Parameters MAÏSKOLF
Lichtstromen Φv Lm 4680.9
Lichtgevende Efficiency ηv Lm/w 94.57
Kleurentemperatuur GDT K 6381
Kleur die Index teruggeven Ra/CRI % 70.2/59.0
Lichte Distributie - -
Het bekijken Hoek 2θ 1/2 Gr. -



Nota:

1) Het werkende Voltage wijst niet op het maximumvoltage dat de klanten maar het middelen verdraaglijke voltage volgens het tarief van de het voltagevariatie van elk land gebruiken. Men adviseert dat de temperatuur van het soldeerselstootkussen onder 85℃ zou moeten zijn.

2) De kleurenbakken worden bepaald bij voorbijgaande verrichting.

3) De tolerantie van meting bij ons meetapparaat is Φv+/10% en ra+/-2.

4) Tolerantie van ±5% op Machtsdissipatie.

5) Φv is de totale lichtstromenoutput die met een geïntegreerd gebied wordt gemeten.

6) Schommelingscapaciteit overeenkomstig iec61000-4-5.

7) De Parameters tevreden verwijzing table2-2 van Variantenmodules.



LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 10

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 11

Nota's:

1) Alle afmetingen zijn in millimeter. (Tolerantie: ±0.2mm)

2) Schaal: Niets



LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 12

Nota:

1) Opto TYF. DOB de Module wordt geadviseerd om de verbindingstemperatuur onder maximumverbindingstemperatuur Spec. (Lijst 2-4) te houden.

LEIDENE loodtemperatuur en hoogste het gevaltemperatuur van IC die met thermokoppel wordt gemeten. Leiden en IC-de unctiontemperaturen kunnen worden berekend gebruikend de formules zoals volgen.

Ts_max=Tj_max-Rθj-s * Pd

Bijvoorbeeld:

Als LEIDENE loodtemperatuur en de hoogste het gevaltemperatuur van IC 90℃ toen de LEIDENE verbindingstemperatuur is

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

en de IC-verbindingstemperatuur

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃



Siliconehars van DOB die (ac-MAÏSKOLF) overhandigen

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 13

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 14

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 15



Opto TYF. LEIDENE modulesproducten, die in plastic Dienblad worden ingepakt, volgens verschillende grootte, XX PCs elk plastic Dienblad, zoals aangetoond in het volgende. de producten zonder plastic doos die in bellenzakken wordt ingepakt, de buitendruk te verhinderen, verschillende bellenzak, volgens de productgrootte in elk pak van XX producten kiezen, verpakt product zullen in de vorm van karton worden opgeslagen en zullen verzegeld worden, zoals aangetoond in het volgende.



1) Dienbladstapel en het vastbinden, XX LEIDENE module

dienbladen en extra 1 proefdienbladen elk omhoog van

doos. Voeg kiezelzuurgel (1 elk) bovenop het dienblad toe

3) Het verzegelen verpakking

LEIDENE van MAÏSKOLFdriverless AC Module 52*84mm verduistert voor Hoge Baai Lichte Lange Levensduur 16
