AC230V 200w leidde Module, leidde Ac Module Geen Straling met Lineaire Ic Spaander

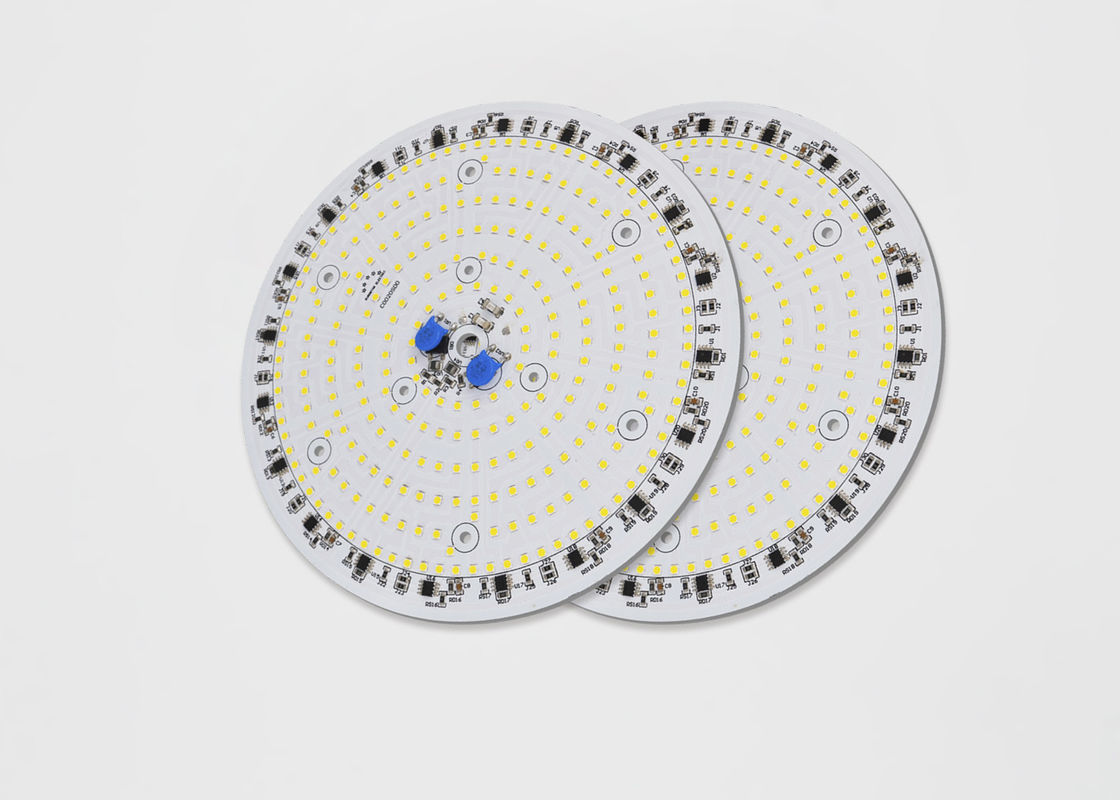

230V led driverloze pcb in Floodlight100w 150W 200w led dob module met lineaire ic chip

TYF-DQ195SD023G0.pdf

• Direct aangesloten op AC-spanning zonder driver;
• Een module met geïntegreerde componenten;
• Economische oplossing uit één stuk;
• Hoge efficiëntie, hoge vermogensfactor en lage harmonische vervorming;
• Hoge kleurweergave-index (≥70);
• Hoge lichtopbrengst 130LM/W;
• Drie jaar garantie;
• LED's goedgekeurd LM80
• Toepassing: Schijnwerper

1) productcode: C=Klantenmodule D=Zelfmodule

2) Klantcode & Modulecode: indien ①=C dan 4 cijfers voor klantcode anders voor zelfmodulecode

3) IC-code: één teken voor IC

4) Vermogenscode:

5) Spanningscode:11=110V,12=120V,22=220V,23=230V

6) CCT-code

Chromatischeiteitsbakken

TYF voldoet aan de ANSI C78.377A-standaard voor zijn chromatischeiteitsbakstructuur. Voor elke ANSI-vierhoek voor het CCT-bereik van 2700K tot 6500K biedt TYF 5 bakken en 3 bakken.

Figuur 4-1-1 Chromatischeiteitsbak

Tabel 4-1-2 5-staps bakken

Tabel 4--1-3 3-staps bakken

Typische elektrische en optische curves

Figuur 4-2-1 Relatief vermogen vs. spanning, T_a =25℃

Figuur 4-2-3 Stralingspatroon, T_a =25℃

Opmerking:

1) Bedrijfsspanning geeft niet de maximale spanning aan die klanten gebruiken, maar betekent toelaatbare spanning volgens de spanningsvariatie van elk land. Het wordt aanbevolen dat de soldeertemperatuur lager moet zijn dan 85℃.

2) Kleurbakken zijn gedefinieerd bij transient operation.

3) De tolerantie van de meting op onze tester is Φv+/-10% en Ra+/-2.

4) Tolerantie van ±5% op vermogensdissipatie.

5) Φv is de totale lichtstroomoutput gemeten met een geïntegreerde bol.

6) Overspanningscapaciteit in overeenstemming met IEC61000-4-5.

7) De varianten Moduleparameters verwijzen naar tabel 2-2.

Opmerkingen:

1) Alle afmetingen zijn in millimeters. (Tolerantie:±0,2 mm)

2) Schaal: Geen

Opmerking:

1) TYF Opto. DOB Module wordt aanbevolen om de junctietemperatuur onder de maximale junctietemperatuurspecificatie te houden. (Tabel 2-4).

LED-loodtemperatuur en IC-bovenkasttemperatuur gemeten met thermokoppel. LED- en IC-unctietemperaturen kunnen worden berekend met behulp van de volgende formules.

Ts_max=Tj_max-Rθj-s * Pd

Bijvoorbeeld:

Als de LED-loodtemperatuur en de IC-bovenkasttemperatuur 90℃ zijn, dan de LED-junctietemperatuur

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

en de IC-junctietemperatuur

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Siliconen hars van DOB (AC-COB) Handling

TYF Opto. LED-modules producten, verpakt in plastic tray, afhankelijk van de verschillende grootte, XX stuks per plastic tray, zoals hieronder weergegeven. producten zonder plastic doos verpakt in bubbelzakken, om de uitwendige druk te voorkomen, kies verschillende bubbelzak, afhankelijk van de productgrootte in elk pak van XX producten, verpakt product wordt opgeslagen in de vorm van karton en verzegeld, zoals hieronder weergegeven.

1) xx STUKS LED-module per tray 4) Box informatie & verpakking

2) Tray stapelen en tapen, XX LED-module trays en extra 1 dummy trays elk van doos. Voeg silicagel (1 elk) bovenop de tray

3) Verzegelde verpakking
