van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder

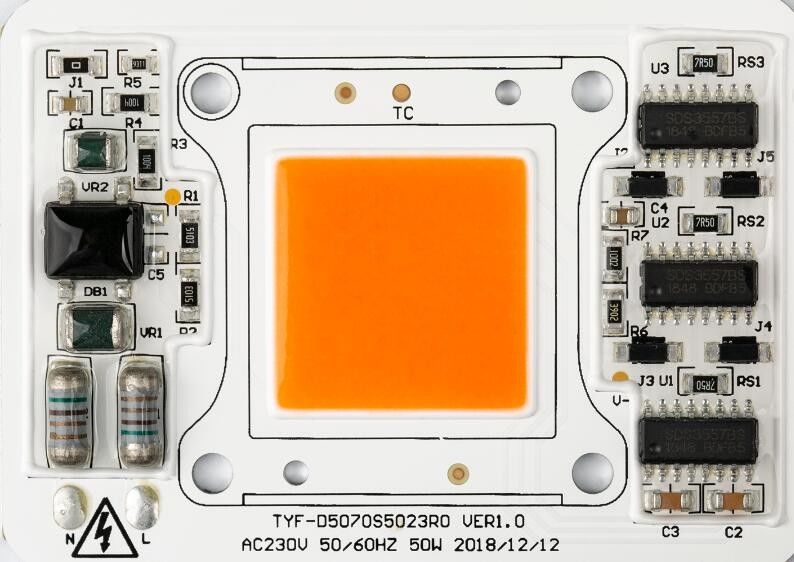

3000K 4000K 6000K AC LED Module Driver On Board Aluminum PCB
3000K 4000K 6000K AC LED Module Driver On Board Aluminum PCB
Basisinformatie
Plaats van herkomst: Shenzhen, China
Merknaam: TYF
Certificering: CB CE
Min. bestelaantal: Onderhandeling
Prijs: Onderhandelbaar
Verpakking Details: Doos
Beste prijs Contact nu
Gedetailleerde informatie
Spanning: AC230V Wattage: 12w
CCT: 3000K 4000K 6000K Cri: 80
Doeltreffendheid (lm/w): 120lm/w Thd: AC LEIDENE Module
Dimmen: TRAIC
Markeren:

4000K AC LEIDENE Module

,

6000K AC LED-module

,

3000K AC LEIDENE Module

Productomschrijving

AC COB LED binnenmuur Spotlight AC230V  12W 3000K 4000K 6000K 70Ra 80Ra driver on board Aluminium PCB



Kenmerken

• Het kan direct worden aangesloten op de wisselspanning.
• Het product heeft een hoge arbeidsfactor en een lage totale harmonische vervorming.
• Het biedt hoge prestaties en helderheid.
• Het product heeft een lange levensduur en hoge betrouwbaarheid.
• Het heeft weinig elektromagnetische interferentie.
• Het product heeft een eenvoudige stuklijst (BOM).
• Het voldoet aan de CE normen en voldoet aan de ROHS- en REACH-voorschriften.
• Het product is eenvoudig te monteren.





van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 0



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾ ⑿ ⒀
Productcode

Klant

Code

 IC-code

Vermogen

Code



Spanningscode



 Serienr.

LED

Code



CCT

Code



 SDCM CRI-code Luminantie Jaar Maand

Serie

Nummer
  Modulecode       Behuizingscode Serienr.           Serienr.

1) productcode: C=Klantmodule D=Zelfmodule

2) Klantcode & Modulecode: als ①=C dan 4 cijfers voor klantcode anders voor zelfmodulecode

3) IC-code: één teken voor IC

4) Vermogenscode:

Vermogenscode
01—99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Spanningscode:11=110V,12=120V,22=220V,23=230V

6) CCT-code



CCT-code(K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000
18 20 22 25 27 30 32 35 40 45 50 58 60 65



van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 1



van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 2



van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 3



Elektrische & Optische Kenmerken(Ta=25℃) Tabel 2-1



ITEM SYMBOLISCH EENHEID TYPISCHE Waarde
Ingangsspanning Vin V 230
Ingangsstroom IF mA 52.5
Bedrijfsfrequentie F Hz 50/60
Ingangsvermogen P W 12
Arbeidsfactor PF ％ 0.95
Totale harmonische vervorming THD ％ 17 %
Dimtype RNA ☑ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Overig
Overspanningscapaciteit Vs KV 0.8
Elektrische sterkte(AC) Ve KV -
Bedrijfs-/behuizingstemperatuur Ta/Tc ℃ 25/85
LED-parameters COB
Lichtstroom Φv

Lm

 1445
Lichtopbrengst ηv Lm/w 120
Kleurtemperatuur CCT K 4068
Kleurweergave-index Ra/CRI ％ 80.5
Lichtverdeling - - -
Kijkhoek 2θ 1/2 Deg. -



Optische eigenschappen

Chromatische bins



TYF voldoet aan de ANSI C78.377A-standaard voor zijn chromatische bin-structuur. Voor elke ANSI-vierhoek voor het CCT-bereik van 2700K tot 6500K biedt TYF 5 bins en 3 bins.



Tabel 4-1 5-staps bins

van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 4



CCT Stappen Cx Cy a b theta
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



Tabel 4-2 3-staps bins

CCT Stappen Cx Cy a b theta
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57





Typische elektrische & optische curven



Figuur 4-2-1 Relatief vermogen vs. spanning, Ta =25℃

van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 5





Figuur 4-2-3 Stralingspatroon, Ta =25℃

van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 6



van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 7





ITEM SYMBOLISCH EENHEID Waarde
Vermogensverlies Pd W 12
AC-stroom(RMS) IF mA 52.5
AC-spanning(RMS) Vin V 200~240
LED-junctietemperatuur Tj-LED ℃ 110
IC-junctietemperatuur Tj-IC ℃ 150
Bovenkant van de IC-temperatuur IC Tp ℃ 100
LED thermische weerstand (junctie / soldeerpunt) Rthj-s ℃/W 20
IC thermische weerstand (junctie / soldeerpunt) Rthj-s ℃/W -
Bedrijfstemperatuur Top ℃ -20~+85
Opslagtemperatuur Ts ℃ -30~+100
ESD-gevoeligheid(HBM) Vesd KV ±2
Soldeertemperatuur(Reflow) Tsld ℃ -
Soldeertemperatuur(Hand) Tsld ℃ 350 3S





van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 8

van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 9

Opmerkingen:

1) Alle afmetingen zijn in millimeters.(Tolerantie:±0.2mm)

2) Schaal: Geen





van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 10



TYF Opto. LED-modules producten, verpakt in plastic tray, afhankelijk van de verschillende afmetingen, XX stuks per plastic tray, zoals hieronder weergegeven. producten zonder plastic doos verpakt in bubbelzakken, om de uitwendige druk te voorkomen, kies verschillende bubbelzakken, afhankelijk van de productgrootte in elk pak van XX producten, verpakt product wordt opgeslagen in de vorm van karton en verzegeld, zoals hieronder weergegeven.

1) xx STUKS LED-module per tray 4) Doosinformatie & verpakking

2) Tray stapelen en tapen, XX LED-module trays en extra 1 dummy trays elk van doos. Voeg silicagel (1 elk) toe bovenop de tray

3) Verzegelde verpakking

van de LEIDENE van 3000K 4000K 6000K AC PCB van On Board Aluminum Modulebestuurder 11
